應用范圍：

ZDG系列振動流化床干燥機廣泛適用于化工、輕工、醫藥、食品、塑料、糧油、礦渣、制鹽、糖等行業的粉料顆粒狀物料的干燥、冷卻、增濕等作業。

普通流化床干燥機在干燥顆粒物料時，可能會存在下述問題：(1)當顆粒粒度較小時形成溝流或死區；(2)顆粒分布范圍大時夾帶會相當嚴重；(3)由于顆粒的返混，物料在機內滯留時間不同，干燥后的顆粒含濕量不均；(4)物料濕度稍大時會產生團聚和結塊現象，而使流化惡化等。為了克服上述問題，出現了數種改型流化床，其中振動流化床就是一種較為成功的改型流化床干燥機。

振動流化床，就是將機械振動施加于流化床上。調整振動參數，使返混較嚴重的普通流化床，在連續操作時得到較理想的活塞流。同時，由于振動的導入，普通流化床的上述問題會得到相當大的改善。

工作原理：

物料自進料進口進入機內，在振動力作用下，物料沿水平面流化床拋擲，向前連續運動，熱風向上穿過流化床同濕物料換熱后，濕空氣經旋風分離器除塵后由排風1：3排出．干燥物料由排料進口排出。

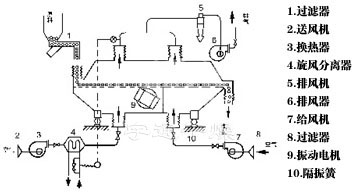

設備流程演示：

設備特點：

1、振動源是采用振動電機驅動，運轉平穩，維修方便，噪音低，壽命長。

2、流態化勻稱，無死空隙和吹穿現象，可以獲得均勻的干燥，冷卻制品。

3、可調性好，適用面寬。料層厚度和在機內移動速度以及全振幅變更均可實現無級調節。

4、對物料表面的損傷小．可用于易碎物料的干燥，物料顆粒不規則時亦不影響工作效果。

5、采用全封閉式的結構．有效地防止了物料與空氣間交叉感染，作業環境清潔。

6、機械效率與熱效率高，節能效果好，比一般干燥裝置可節能30一60％。

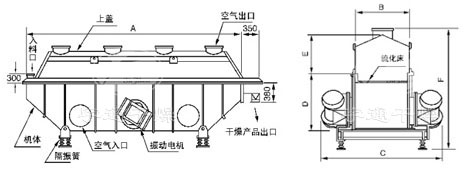

結構示意圖：

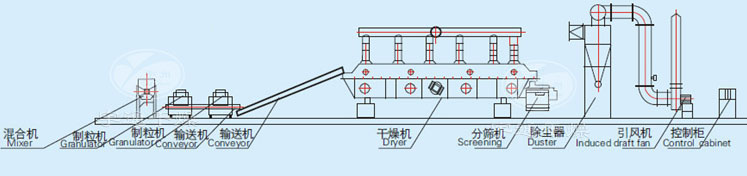

配套系統圖：

適用物料：

適用于化工、制藥、食品、脫水蔬菜、糧食、礦產等行業的粉狀、顆粒狀物料的干燥、冷卻等作業。如：檸檬酸、味精、硼砂、硫銨、復合肥、蘿l、絲、豆粕、酒糟、種子、礦渣、砂糖等。

技術參數：

機型	流化床面積m2	進風溫度℃	出風溫度℃	蒸發水份能力Kg/h	振動電機
機型	流化床面積m2	進風溫度℃	出風溫度℃	蒸發水份能力Kg/h	型號	功率
ZDG3×0.3	0.9	70-140	40-70	20～35	YZS10-6	0.75×2
ZDG4.5×0.3	1.35	70-140	40-70	35～50	YZS10-6	0.75×2
ZDG4.5×0.45	2.025	70-140	40-70	50～70	YZS10-6	1.1×2
ZDG4.5×0.6	2.7	70-140	40-70	70～90	YZS10-6	1.1×2
ZDG6×0.45	2.7	70-140	40-70	80～100	YZS10-6	1.1×2
ZDG6×0.60	3.6	70-140	40-70	100～130	YZS25-6	1.5×2
ZDG6×0.75	4.5	70-140	40-70	120～170	YZS25-6	1.5×2
ZDG6×0.9	5.4	70-140	40-70	140～170	YZS30-6	2.2×2
ZDG7.5×0.6	4.5	70-140	40-70	130～150	YZS30-6	2.2×2
ZDG7.5×0.75	5.625	70-140	40-70	150～180	YZS40-6	3.0×2
ZDG7.5×0.9	6.75	70-140	40-70	160～210	YZS40-6	3.0×2
ZDG7.5×1.2	9.0	70-140	40-70	200～280	YZS50-6	3.7×2
ZDG7.5×1.5	11.25	70-140	40-70	230～330	YZS50-6	3.7×2
ZDG8×1.8	14.4	70-140	40-70	290～420	YZS75-6	5.5×2

★以上蒸發量是最大蒸發量。

物料干燥參數（舉例）

物料名稱	物料形狀	初水份（％）	終水份（％）	床面處理量（Kg/M2.h）
檸檬酸	粒狀	2.5	0.5	200
味精	粉狀	5	0.3	200
味精	粒狀	5	0.2	280
流胺	粒狀	3.01	0.28	700
繃酸	粒狀	4.1	0.3	900
癸二酸	針狀晶體	9.25	0.15	180
繃紗	粒狀	6.5	0.2	500
纖維素（CMC）	絮狀	35	3.6	80
三元復合肥	球狀	24.4	5.5	280
白碳黑	膏狀	78.6	11.8	100
草酸	粒狀	6.2	0.1	700
塑料粒子	粒狀	3.7	0.01	300
中藥飲片	片狀	58	4	40
高錳酸鉀	粒狀	3.7	0.15	500
阿司匹林	粉狀	3.1	0.1	600
鈣鎂磷肥	粒狀	11.1	0.35	400
豆	片狀	16.8	12.5	1000
膨潤土	粉狀	20.5	0.5	500
大豆	丸狀	12.2	10.9	1200
活性白土	粉狀	43.7	17.9	180
玉米胚芽	粒狀	55	5	50
豆瓣	片狀	18.9	13	1100
火柴桿	條狀	46.9	8	100
茶葉	條狀	15	7.4	300
酒精	粒狀	74	8.2	50
煙梗絲	絲狀	30	14	200
飼料	條狀	28	6.9	150
珍珠粉	粉狀	9.1	0	450
洗衣粉	粉狀	10	1.75	300
催化劑	粒狀	25.5	2.3	100-300
精鹽	粒狀	1.85	0	2400
聚乙烯	粉狀	21	0.06	120
聚氯乙烯	粉狀	12.8	0.29	150
淀粉	粉狀	43.4	13.2	90
雞精	粒狀	5-7	0.5	190
氯化氨	粒狀	4-6.7	0.5	500-600

結構示意圖：

ZDG振動流化床用戶單位

湖北凱鑫自動化裝備有限公司	北京倍卓三優科技發展有限公司
河南海爾希生物科技有限公司	山東新華制藥股份有限公司
福建鑫瑞新材料科技有限公司	山東明晟化工工程有限公司
華陰市錦前程藥業有限公司	翰金科技股份有限公司
派爾森環保科技有限公司	杭州貝思特節能環保科技有限公司
揚州四新新材料科技有限公司	江蘇中一環保科技股份有限公司
環天通用航空有限公司
